Discussion: Table lumineuse

  1. #1
    Abonné Avatar de El Claudio
    Inscription
    avril 2010
    Localisation
    Région Lyonnaise
    Âge
    65
    Messages
    5 940
    Boîtier
    EOS 50D gripé; 5D Mark II
    Objectif(s)
    Canon 17-40L f4; Canon 100mm macro f2.8; 40mm STM; 100-400 IS II
    Mes photos publiées

    Par défaut Table lumineuse

    Bonjour à tous, voici un petit Tuto pour fabriquer une table lumineuse.

    1. Matériel nécessaire :


    • Contreplaqué épaisseur 10 mm
    • 1 pot de peinture bois blanche
    • 1 pot de peinture bois noire
    • 3 néons blanc neutre 18W 59 cm 4000 K
    • Une plaque plexiglass PMMA blanc translucide épaisseur= 4 mm L=74.8 cm l=47.8 cm
    • Cornière bois
    • Fils électriques, fiche mâle, interrupteur, petites vis à bois.

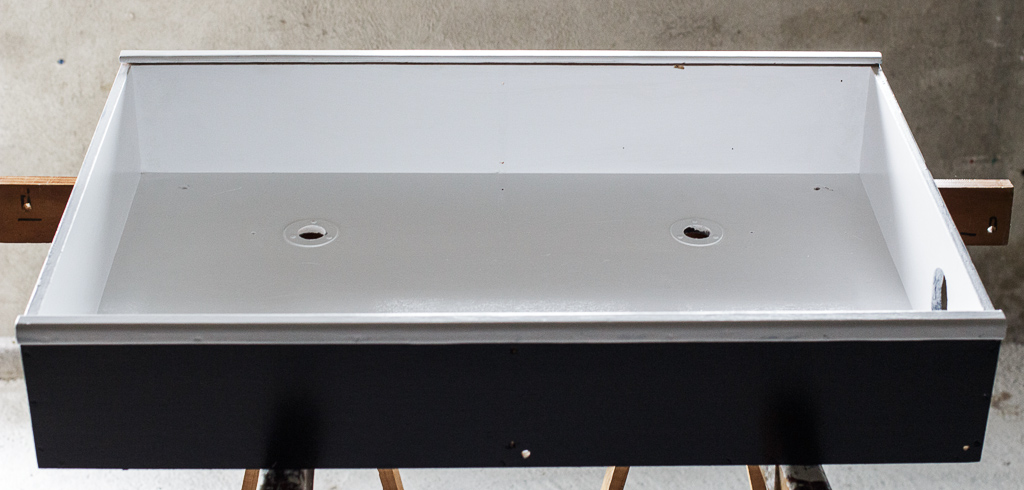

    1. Vous commencez par construire un coffret en bois de dimensions L= 75 cm ; l=48 cm ; H=13.

    Vous ménager quelques ouvertures à la scie clocheau fond du coffre pour assurer l’évacuation de la chaleur des néons.
    Vous peignez en blanc l’intérieur et dans la couleur que vous voulez l’extérieur (j’ai choisi noir)
    Sur les deux longueurs de l’ouverture du coffret vous fixer vos cornières en bois à fin de ménager un rail dans lequel va coulisser votre plaque de plastique. (bien mesurer l’épaisseur de votre plaque)


    • EXIF: Canon ( EOS 100D) | 40mm | 1/40s | f/4.5 | ISO 800

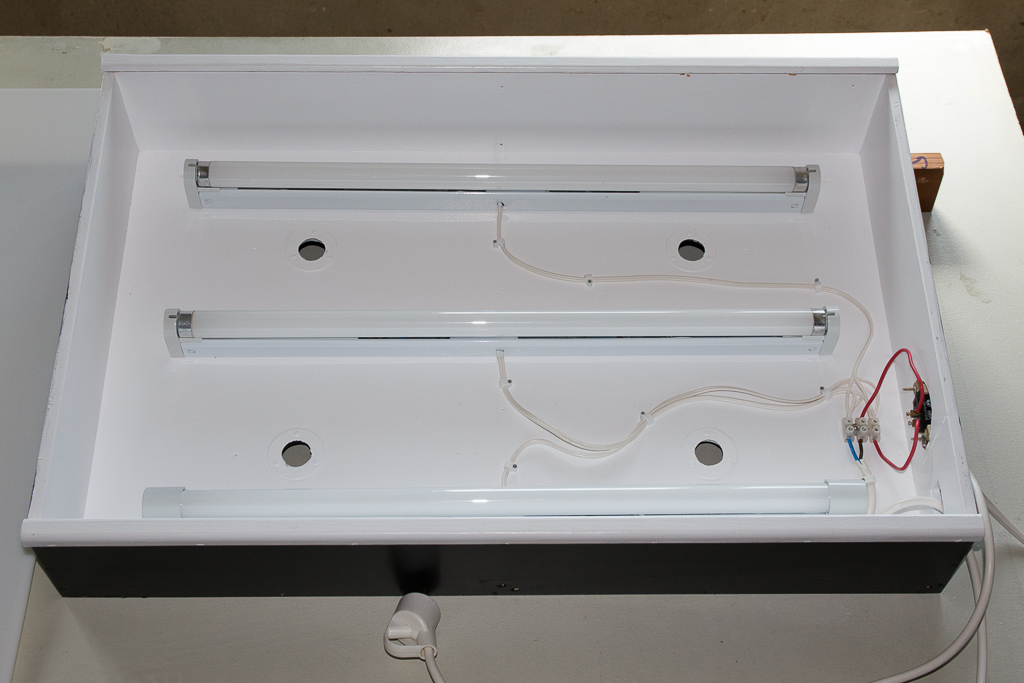

    1. Vous fixez au fond du coffre vos néons que vous câblez et reliez à l’interrupteur



    • EXIF: Canon ( EOS 100D) | 31mm | 1/100s | f/6.3 | ISO 400





    1. Vous n’avez plus qu’à glisser votre plaque et votre table lumineuse est finie.



    • EXIF: Canon ( EOS 100D) | 25mm | 1/100s | f/6.3 | ISO 400

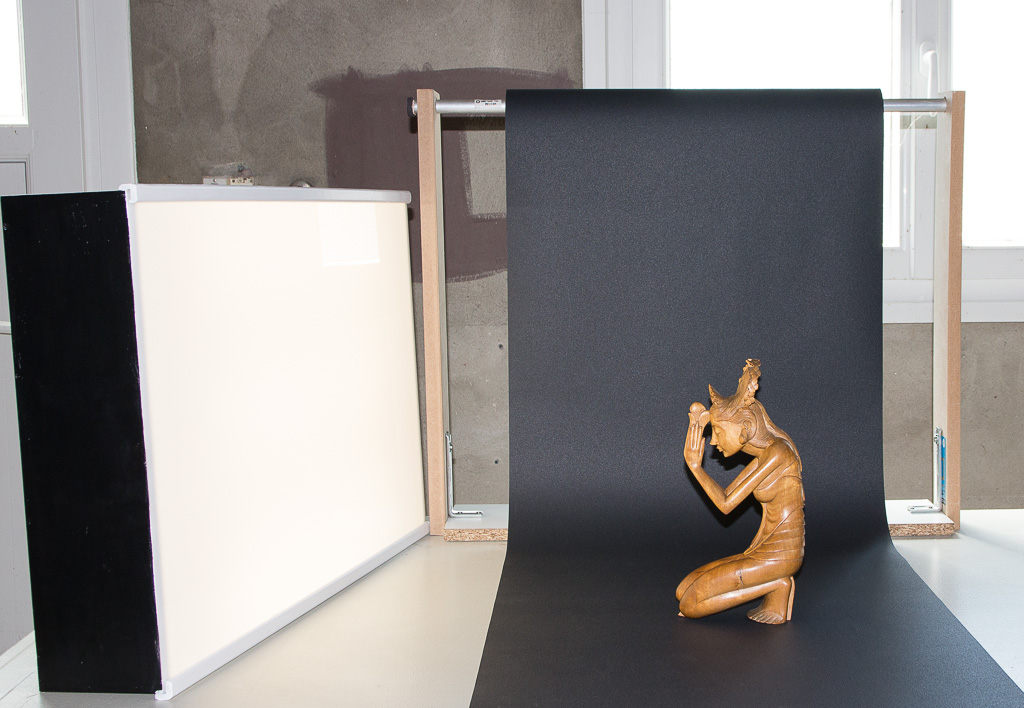

    Utilisations possibles :
    trier (enfin) vos vieilles diapos style éditing d’un journal
    source de lumière accessoire pour le portrait, l’éclairage de petits objets (bijoux, pierres, statuettes)« par en dessous ».
    Vous pouvez d’ailleurs changer la température de couleur des néons pour obtenir un rendu particulier.
    Voilà, bonne utilisation, l’objectif de ce bricolage étant d’obtenir une source de lumière diffuse et sans reflet.
    mon site web : claudestpierre.piwigo.com


  2. #2
    Abonné
    Inscription
    mai 2014
    Localisation
    Normandie /Alsace
    Messages
    3 587
    Boîtier
    Canon EOS
    Objectif(s)
    Canon , encore Canon , toujours Canon...
    Mes photos publiées

    Par défaut

    Merci , c'est une bonne idée...et réalisable...par l'Homme....(il sera heureux quand je vais lui montrer ton article....).

  3. #3
    Membre
    Inscription
    mai 2006
    Localisation
    Faro
    Messages
    5 760
    Boîtier
    EOS xxD , EOS xD
    Objectif(s)
    Canon EFS et EF

    Par défaut

    Pourquoi ne pas avoir utilisé des bandes de LED, ça aurait permis une profondeur plus faible.
    J'ai une table lumineuse pour trier des diapos et j'ai remplacé les néons par des bandes de LEDs

  4. #4
    Abonné
    Inscription
    janvier 2013
    Localisation
    Lyon - La Motte Chalancon
    Âge
    66
    Messages
    123
    Boîtier
    EOS 100D
    Objectif(s)
    EF-S 17-55 f2.8 + pancake 40mm
    Mes photos publiées

    Par défaut

    Bravo pour cette réalisation

  5. #5
    Abonné Avatar de El Claudio
    Inscription
    avril 2010
    Localisation
    Région Lyonnaise
    Âge
    65
    Messages
    5 940
    Boîtier
    EOS 50D gripé; 5D Mark II
    Objectif(s)
    Canon 17-40L f4; Canon 100mm macro f2.8; 40mm STM; 100-400 IS II
    Mes photos publiées

    Par défaut

    Citation Envoyé par clo1467 Voir le message
    Merci , c'est une bonne idée...et réalisable...par l'Homme....(il sera heureux quand je vais lui montrer ton article....).
    Non, non c'est aussi réalisable par une femme
    mon site web : claudestpierre.piwigo.com

  6. #6
    Abonné Avatar de El Claudio
    Inscription
    avril 2010
    Localisation
    Région Lyonnaise
    Âge
    65
    Messages
    5 940
    Boîtier
    EOS 50D gripé; 5D Mark II
    Objectif(s)
    Canon 17-40L f4; Canon 100mm macro f2.8; 40mm STM; 100-400 IS II
    Mes photos publiées

    Par défaut

    Citation Envoyé par ishoot Voir le message
    Pourquoi ne pas avoir utilisé des bandes de LED, ça aurait permis une profondeur plus faible.
    J'ai une table lumineuse pour trier des diapos et j'ai remplacé les néons par des bandes de LEDs
    pour être franc : je n'y ai pas pensé.
    Mais je pense que les LED sont plus chères à l'achat, on trouve des néons à un prix très bas et surtout, dans le cas d'une utilisation comme source lumineuse, on peut mettre des néons rouges ou bleus.
    mon site web : claudestpierre.piwigo.com

  7. #7
    Abonné Avatar de El Claudio
    Inscription
    avril 2010
    Localisation
    Région Lyonnaise
    Âge
    65
    Messages
    5 940
    Boîtier
    EOS 50D gripé; 5D Mark II
    Objectif(s)
    Canon 17-40L f4; Canon 100mm macro f2.8; 40mm STM; 100-400 IS II
    Mes photos publiées

    Par défaut

    Citation Envoyé par Gillox69 Voir le message
    Bravo pour cette réalisation
    Et bien merci.
    mon site web : claudestpierre.piwigo.com

  8. #8
    Membre
    Inscription
    juin 2016
    Localisation
    Nantes
    Âge
    33
    Messages
    3
    Boîtier
    NIKON D5200
    Objectif(s)
    18-55 mm VR + 55-200 mm f/4-5.6

    Par défaut

    Merci pour ce tuto, ça va bien me servir je pense !

  9. #9
    Nouvel utilisateur
    Inscription
    décembre 2016
    Localisation
    bordeaux
    Âge
    35
    Messages
    1
    Boîtier
    60D, 80D
    Objectif(s)
    50, 24-105, 100-400

    Par défaut

    Pas mal comme rendu. Je n'y aurai pas pensé
    Même avec des talents en metière de brico, je devrais pouvoir le faire

  10. #10
    Membre
    Inscription
    février 2019
    Localisation
    LOIRET
    Âge
    61
    Messages
    119
    Boîtier
    1100 D
    Objectif(s)
    18 - 200 mm

    Par défaut

    Bonsoir, je découvre cette rubrique, il faut dire qu'il y a tellement à découvrir ici, encore un gros merci pour partager tant de trucs. vous allez dire que je passe mon temps à remercier mais pour le moment c'est tout ce que je peux faire , vous lire et vous remercier.

    si mon poignet va mieux je n'ai pas encore repris mon apn, mais je pense pouvoir le reprendre très très bientôt. mais en attendant je découvre tellement de posts sur ce forum

    merci et bonne fin de soirée
    nelly

  11. #11
    Membre
    Inscription
    mai 2006
    Localisation
    Faro
    Messages
    5 760
    Boîtier
    EOS xxD , EOS xD
    Objectif(s)
    Canon EFS et EF

    Par défaut

    Et trois ans plus tard, je confirme que le prix des LEDs en bande a sérieusement diminué
    Je ne l'avais pas écrit à l'époque, mais au dessus des bandes de LEDs j'avais installé une feuille d'acrylique pour jouer le rôle de diffuseur

  12. #12
    Membre
    Inscription
    juillet 2018
    Localisation
    paris
    Âge
    27
    Messages
    14
    Boîtier
    yes
    Objectif(s)
    etre un membre du forum

    Par défaut

    Très bonne idée merci pour le partage de ce tuto très utile.



    **********************************************
