résurrection Canon EF 50mm f/2.5 Macro

[xlmgromit]

Bonsoir à tous

Voici un rapide reportage sur la résurrection d'un objectif Canon EF 50mm f/2.5 Macro.
il est réalisé après la réparation de celui-ci, j'ai quand même eu un peu de courage pour le redémonter pour prendre quelques photos.
La panne chronique de cet objectif est le flexible de diaphragme qui se coupe car celui-ci est plié à 180° sous forme d'une boucle serrée et se tend et détend en fonction de l'allonge du tube de la lentille frontale pendant la mise au point.
Je n'ai malheureusement pas gardé les morceaux.

ce flexible peut être ingénieusement remplacé par du câble audio d'écouteurs.
ce câble est composé de 2 fils vernis, complètement isolés, de couleur différente.
pour chaque écouteur, 2 fils (vert et transparent ou rouge et transparent).

donc, préparer 6 morceaux de fils de 15-20 cm, ou plutôt 3 paires, c'est plus simple d'alterner les couleurs pour le repérage.

étamer une extrémité de chaque fil :
pour pouvoir étamer le fil, il faut bien le faire chauffer dans une boule d'étain pour faire fondre le vernis pour que l'étain prenne sur le fil.
de l'autre coté du fil, souder un petit morceau de fil coloré de 10cm un peu rigide, ceci permettra de pouvoir tirer sur les fils de casque souples et surtout de répérer les 6 fils de casque qui ne sont que de 2 couleurs. (vert et transparent dans mon cas)

préparation de l'objectif :

retirer la lentille coté monture.
ouvrir l'objectif par la monture (3 vis + 2 vis de maintien des contacts)
dessouder le flexible large d'une quinzaine de points
dessouder le flexible de diaphragme (6 points)
dessouder le flexible de motorisation de MAP (3 points)
retirer le flexible de l'électronique
dévisser la lentille frontale avec une précelle à insérer dans les 2 petits trous prévus.
dévisser les 3 vis du tube métal de MAP (attention aux 3 petites rondelles de couleur or plus ou moins collées de l'autre coté une fois que vous avez retiré le tube.
par le coté monture, dévisser le guide du flexible de diaphragme (1 vis)
dévisser les 2 ou 3 vis (2 sur mon objectif) qui maintiennent le diaphragme et le sortir par le coté lentille frontale.

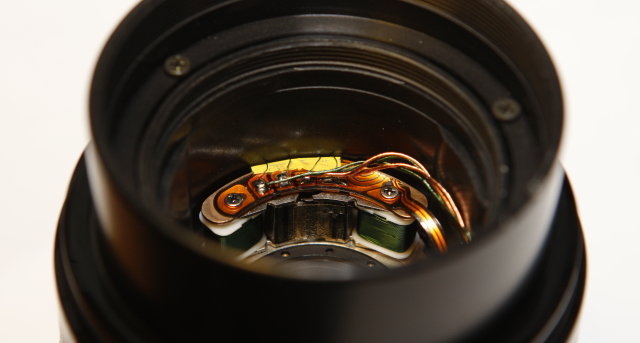

sectionner le flexible à ras de la motorisation de diaphragme. (à droite du scotch jaune, au dessus de la vis sur la première photo)
souder les fils de casque sur les 4 points du moteur de diaphragme et sur les 2 points du fin de course de diaphragme ouvert.

Moteur de diaphragme :


* EXIF: Canon ( EOS-1D Mark III) | 70mm | 1/100s | f/6.3 | ISO 400


contact de fin de course ouvert de diaphragme :


* EXIF: Canon ( EOS-1D Mark III) | 67mm | 1/100s | f/6.3 | ISO 400


insérer les 6 fils colorés dans la fente la plus à l'extérieur dans l'objectif,(il y a 2 fentes) récupérez les, coté monture, et tirer, faites suivre les 6 fils de casque et replacer le diaphragme à sa place.

il faut créer un guide en papier pour éviter les frottements , découper dans une feuille un carré de 4cm/4cm, le plier en 2 (4cm par 2cm du coup), le scotcher sur le guide métallique qui servait pour le flexible qui est maintenant coupé.
en gros le morceau de papier plié doit faire la largeur du guide métal de l'ancien flexible.
attacher avec un petit morceau de scotch, pas plus d'un tour sinon apres l'ensemble est trop épais pour passer par la fente.

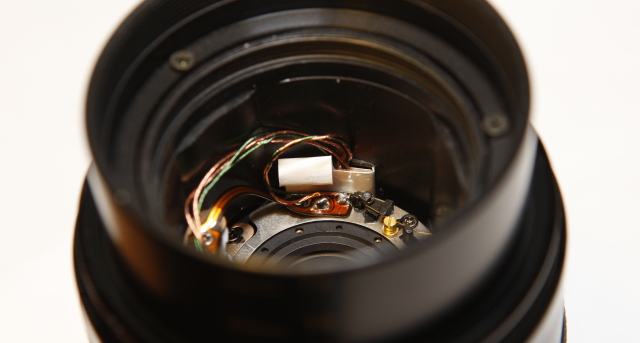

Ajuster le guide en papier de telle façon qu'il dépasse légèrement une fois le tube de MAP complètement déployé (deuxieme photo), cela permettra de guider les fils et évite que le guide ne coince car il ne serait pas engagé dans la fente.
ajuster les fils de telle manière qu'ils soient légèrement tendus quand le tube de MAP est déployé au maximum.

replacer la carte flexible électronique
faites sortir les fils de casque à l'endroit des 6 'dents' sur lesquelles il va falloir souder les fils.

placer les fils repéré par les fils de couleur dans l'ordre suivant :

sur le flex électronique : de gauche à droite sur la photo ci-dessous (1,2,3,4,5,6)

correspondance sur le diaph, de gauche à droite :
contacts moteur (de gauche à droite sur la photo 1) : 1, 2, 3 et 4
contacts de fin de course (de gauche à droite sur la photo 2) : 6 et 5 (bien que ce soit un simple contact, respecter l'ordre du flexible)

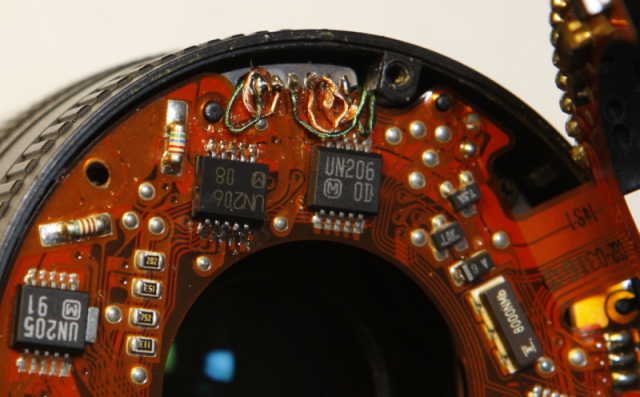

Flexible électronique :

• EXIF: Canon ( EOS-1D Mark III) | 70mm | 1/100s | f/6.3 | ISO 400

traiter les fils 1 par 1 grâce au repère du fil de couleur rigide soudé à l'extrémité du fil.
étamer 1cm après la sortie du fil, couper le fil en laissant la soudure, plier le fil et le souder sur le flex électronique.

refermer l'objectif dans l'ordre inverse

ca manque un peu de photos et c'est super chiant à lire, je vous l'accorde.
bon bricolage.

Vos avis sont les bienvenus pour l'amélioration de cet article et les questions.
