40 d probleme avec le bouton de declenchement

**rocheto65** · 27/10/2011, 10h06

Bonjour,
le bouton de déclenchement de mon appareil a tendance a ne plus fonctionner, il fait la MAP mais ne déclenche plus, je précise qu'en me servant du grip il fonctionne parfaitement.
y a t il quelque chose a tenter ? ou SAV ?
en vous remerciant

**Fredo_45** · 27/10/2011, 10h07

Panne connue, passage au SAV pour changer le déclencheur.

**0447alain** · 27/10/2011, 13h34

Bonjour,

je pense que ce probleme de déclencheur se généralise,je viens d'envoyer mon 50D au sav pour le meme souci(6000 déclenchement)

**rocheto65** · 27/10/2011, 14h36

quel est environ le coût de cette réparation ? ou dois je envoyer mon appareil ?
en vous remerciant

**0447alain** · 27/10/2011, 15h48

Je crois savoir que la societé WILMA a une agence dans le sud-ouest

**groux** · 27/10/2011, 16h06

Envoyé par 0447alain

Je crois savoir que la societé WILMA a une agence dans le sud-ouest

Non, Vilma est un atelier agrée Canon comme il en existe plusieurs autres en France.

Envoyé par rocheto65

quel est environ le coût de cette réparation ? ou dois je envoyer mon appareil ?
en vous remerciant

il suffit de regarder en haut de la catégorie, il y a à ca:
https://www.eos-numerique.com/forums...-france-57177/

**0447alain** · 27/10/2011, 16h23

Je confirme mes dires::Vilma sud-ouest
Verdun sur garonne dép:82

**groux** · 27/10/2011, 16h33

Ah?!?
Dans la liste ci-dessus, ils s'apppellent Art & Tech.

**K'Steel** · 29/10/2011, 17h39

il y a cette video sur internet... je ne sais pas si ça marche. Camera shutter contact problem repair in 1 min, Canon 20D 30D 40D - YouTube

**JPdsfr** · 30/10/2011, 18h12

il y a cette video sur internet... je ne sais pas si ça marche

Peu efficace, et a la limite dangereux si tu en met trop ( ne pas oublier que batterie enlevée il reste la pile de 3v sauvegarde batterie et surtout la haute tension du flash )

Tu a un petit dépôt d'oxydation sous les coupelles du contact qui ne peut partir qu'au démontage.

Sinon voir quelques fils plus bas ou http://jp79dsfr.free.fr/_Divers/Shutter%2040D.pdf

**hannii** · 14/07/2012, 00h41

Bonjour,

Déterrage de topic.
Même problème à cela prêt que le boitier prend une photo à chaque démarrage de l'appareil.
J'ai tout démonté et le bouton de déclenchement est bon. Les 2 membranes sont OK et il se comporte normalement (testé avec un voltmètre)...

Quelqu'un connaîtrait-il ces symptômes ?

Merci d'avance, je ne sais plus quoi tester ?

**JPdsfr** · 14/07/2012, 21h57

Même problème à cela prêt que le boitier prend une photo à chaque démarrage de l'appareil.

Plus soucieux comme problème, capa parasite et/ou problème d'isolement.

Soit un problème de carte mère qui commence a etre gâteuse, soit problème du a une oxydation des circuits (eau introduite dans le boitier). Donc rechercher toute trace blanchâtre, nettoyer éventuellement a l'alcool, gratter modererement au besoin. Je ne me rappelle plus comment cela a ete conçu mais débrancher le connecteur de l'ensemble comportant la touche déclenchement pour essayer de déterminer la source du problème.

Désolé pas d'autres idées

**hannii** · 15/07/2012, 10h24

J'ai débranché tous les connecteurs visibles du dos de l'appareil (capot supérieur entièrement sorti d'ailleurs) et la photo se prend toujours au démarrage.
Aucune trace de chauffe ou d'oxydation (sur les parties visibles, n'arrivant pas à démonter la carte mère à cause de soudures).

Je ne vais malheureusement pas échapper au SAV.
J'ai bien un petit réparateur photo et son à qui je vais l'amener mais je ne pense pas qu'il puisse y faire grand chose. Je suis blasé, j'aurais mieux fait de rester au 500D

**JPdsfr** · 15/07/2012, 10h33

Question complémentaire : Il fait une photo complète (avec ou sans map ?) et inscription sur la carte ou tu n'a qu'un mouvement du miroir ?

**n3fox** · 15/07/2012, 12h42

Salut ! J'ai vu ton topic et j'ai ete confronte au meme proble. Tu pourras le voir sur mon topic. J'ai effectue la reparation moi meme en commandant un shutter sur ebay, et j'ai effectue le demontage, remplacement des lamelles, et remontage. Seulement apres remontage il s'avere que mon expo est completement faussé et je ne peux utiliser que le mode manuel ou le liveview pour des photos en av ou tv. Je galere a mort et vais devoir reouvrir mon boitier pour voir le depoli car je n'ai pas le budget pour le sav. Donc si pour ton cas tu peux te le permettre je ne peux que te conseiller de l'envoyer en sav. Si tu as des questions plus particulieres n'hesite pas a me demander j'en suis a la 3 eme ouverture de mon boitier

**JPdsfr** · 15/07/2012, 13h09

Ce n'est pas tout a fait le même problème que toi, dans son cas je ne pense pas que l'obturateur soit en cause .................

**hannii** · 15/07/2012, 20h01

Oui oui la photo s'enregistre correctement sur la carte SD.
Si le bouchon est présent sur l'objectif, la photo ne se prend pas car la mise au point ne parvient pas à se faire.

J'ai trouvé une personne ayant le même problème sur le net récemment mais il ne m'a pas répondu.

**JPdsfr** · 15/07/2012, 20h15

A tu pensé a regarder aussi du coté de la prise N3 ?

**n3fox** · 15/07/2012, 20h16

Non mais pour mon cas de base c'etait uniquement un probleme de declencheur. C'est au remontage que cela s'est gate. C'est pour ca que je l'encourage a passer par le sav si son budget le lui permet.

**hannii** · 15/07/2012, 20h21

Pas de problème de remontage. Je suis bien allé jusqu'à désosser le bouton de déclencheur (lamelles) sans problème.

La prise N3 est bien la prise de la télécommande ? Que pourrais-je vérifier de ce coté là ?

**JPdsfr** · 15/07/2012, 21h17

La prise N3 est bien la prise de la télécommande ? Que pourrais-je vérifier de ce coté là ?

Oxydation, fuite de courant ............ou gros caca

En faisant un peu de brain storming:

Le soucis avec ton problème est que l'appareil a l'air de bien fonctionner mais avec une des entrées de commande déclenchement activée, comme elles ne doivent pas etre forcement etre ne parallèle et travaillent par front cela explique le déclenchement a l'allumage et le fonctionnement correct ensuite. Donc si on fait une recap des entrées possible de déclenchement

- Le bouton classique : Pas forcement en cause si il fonctionne bien ensuite
- La prise N3 de télécommande
- Le connecteur du grip ( l'avait oublié celui ci)
- Circuit infrarouge de télécommande ( quoiqui il ne faut pas se mettre dans un mode precis ? )
- La grosse prise d'extension sous le sabot ( pas sur mais vu le nombre de broches pourquoi pas)
- Un problème logiciel : A tu fait les deux reset des paramètres et Cfn du boitier ?

Sinon reste un problème interne CPU mais la ce serait un peu la cata, pas trop d'autres idées pour le moment

Au fait il n'est plus sous garantie ton boitier ??

Non mais pour mon cas de base c'etait uniquement un probleme de declencheur.

Mode vache : Il a peut etre de moins gros doigts, Mheuuuuuuuu

(Il vaut mieux en rire parfois)

**hannii** · 15/07/2012, 21h21

Mais serais-tu le propriétaire du site jp79dsfr.free.fr ?

**hannii** · 15/07/2012, 22h07

Alors connecteur commun à la prise N3 et synchro flash et en effet il ne déclenche plus au démarrage.
J'ai poursuivi mon démontage, mais les connexions sont du mauvais coté et inaccessibles... aucune trace d'oxydation.

Seule chose, je vois comme de la pate noire à la base du condensateur du flash (celui qui est très haut). Est-ce normal ? Ça a l'air d'être là d'origine?

**JPdsfr** · 15/07/2012, 23h26

Mais serais-tu le propriétaire du site jp79dsfr.free.fr

Pourquoi j'ai oublié des photos cochonnes dessus ?

**hannii** · 15/07/2012, 23h36

Non parce-que c'est ton site que j'ai utilisé à 95% pour le démontage de mon boitier ^^

Donc pour mon problème ça se confirme. J'ai essayé de gratter un peu les connexions mais c'est très peu accessible et ça ne donne rien.
C'est fou, y a juste un connecteur avec une nappe qui amène à la prise N3 et au flash synchro, c'est simple mais je n'y arrive pas. En plus les 3 pin de la prise N3 ne communiquent pas (test de l'ohmètre).

**JPdsfr** · 16/07/2012, 09h21

Seule chose, je vois comme de la pate noire à la base du condensateur du flash (celui qui est très haut). Est-ce normal ? Ça a l'air d'être là d'origine?

Vraie réponse que maintenant, hier j'étais dans le trou noir de la maintenance du site

ATTENTION avec le condo, il reste chargé longtemps et si il n'est pas suffisant pour faire couic au coeur d'un maladroit peut causer des degats importants au boitier en cas de tournevis un peu trop baladeur.

Concernant, ta pate noire, cela doit etre une resine ou un brai pour imobiliser et isoler le condo et les connexions de sortie. Un condo electrolytique qui fuit ne fait pas cet effet, a part certains haute tension industriels donc quelques reserves d'ou une photo qui serait bienvenue

C'est fou, y a juste un connecteur avec une nappe qui amène à la prise N3 et au flash synchro, c'est simple mais je n'y arrive pas. En plus les 3 pin de la prise N3 ne communiquent pas (test de l'ohmètre).

Tu n'a pas d'electronique implantée sur le circuit imprimé souple ? Un photo serait pas mal non plus, je n'ai pas cela dans mon stock

**hannii** · 16/07/2012, 12h05

Oula oui ce condo j'en avais entendu parlé et je l'ai constamment fui comme la peste

Pour la pâte noire : je pensais bien à de l'isolant. ça paraissait logique.

Pour les 2 prises : oui elles sont soudées sur un circuit (sous forme de nappe souple comme dans tout le reste du boitier) avec présence comme de mini résistances.
Je fais une photo ce soir dès que je rentre.

Merci de ton aide ultra précieuse et qui m'a déjà rendu mon boitier opérationnel

**hannii** · 16/07/2012, 20h02

Bon voilà quelques photos prises au compact :

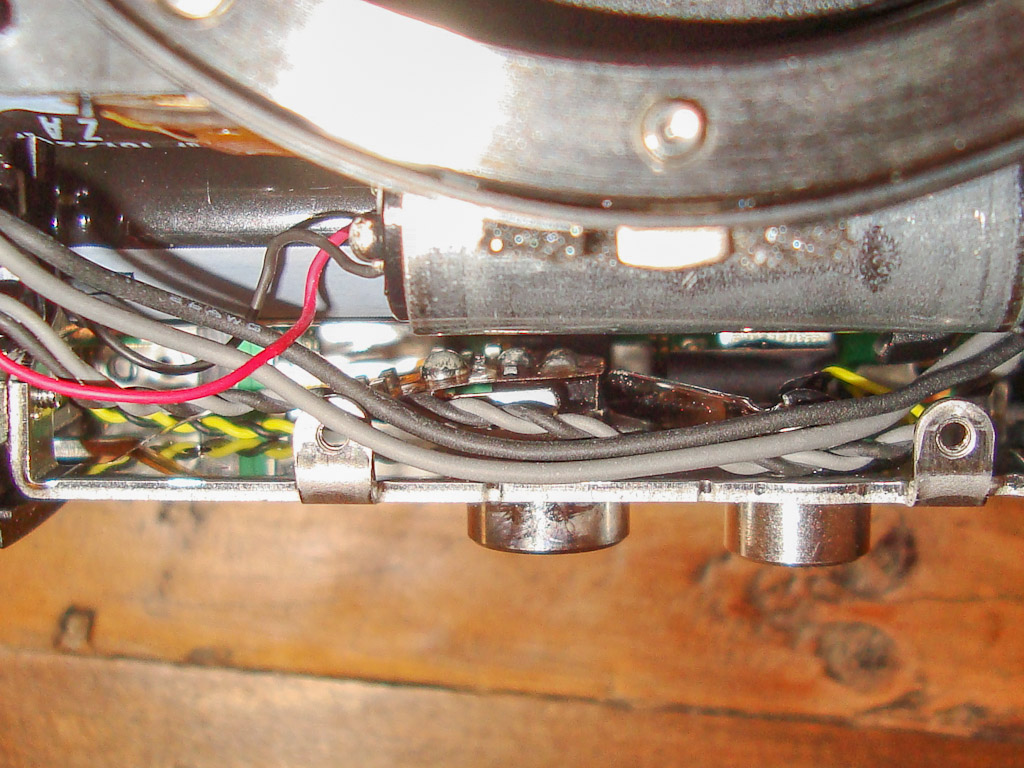

A gauche, la prise N3, à droite la prise synchro flash :

EXIF: SONY (DSC-W115) | 5.35mm | 1/40s | f/2.8 | ISO 200

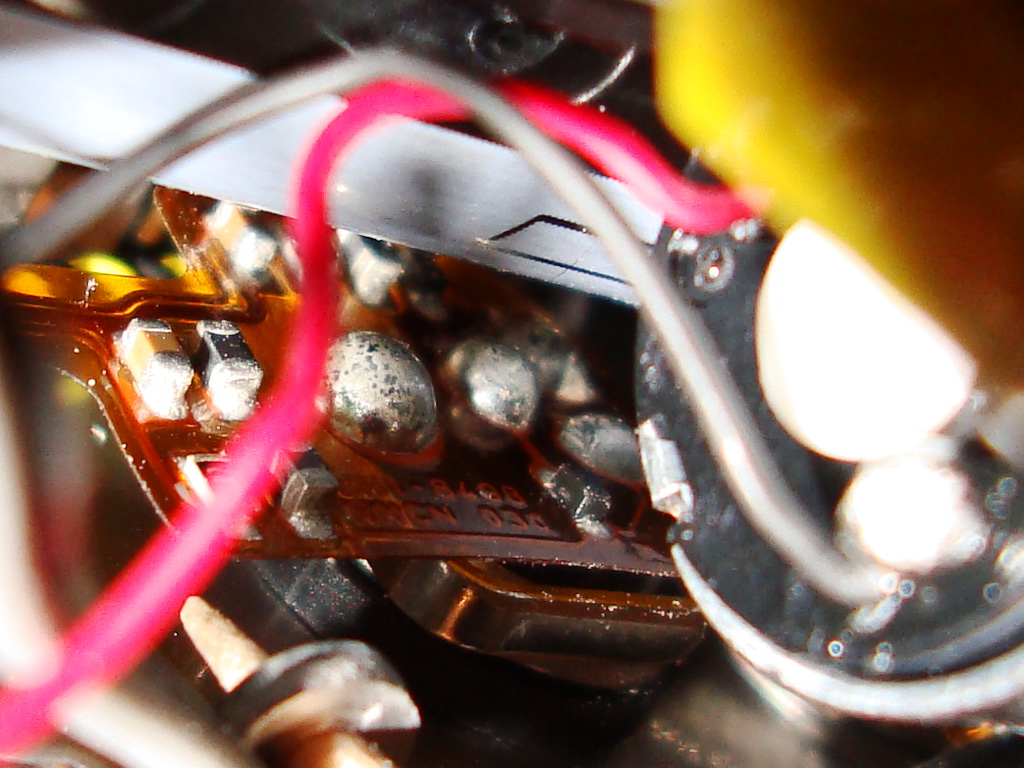

Le circuit soudé à l'arrière de la prise N3 :

EXIF: SONY (DSC-W115) | 5.35mm | 1/40s | f/2.8 | ISO 200

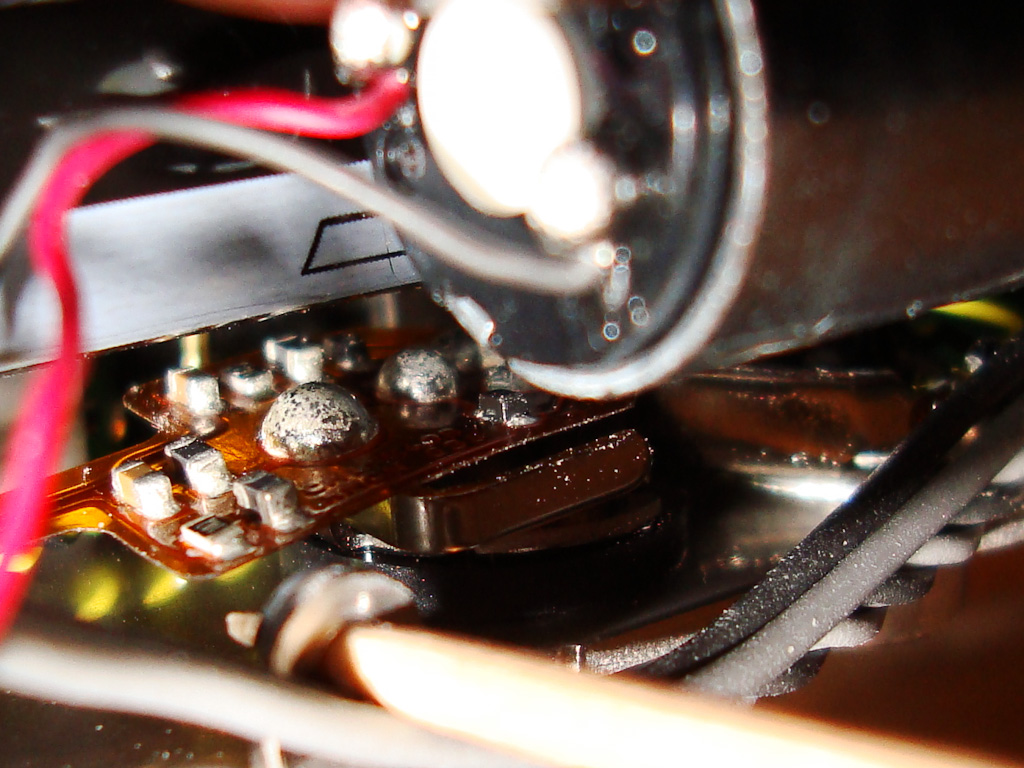

Une vue un peu plus plongeante montrant au fond les fameuses 3 pattes :

EXIF: SONY (DSC-W115) | 5.35mm | 1/40s | f/2.8 | ISO 200

Après mûre réflexion, le circuit ne concerne que la prise N3.
La prise synchro flash est connectée de son coté par les fils noirs et jaunes visibles sur la droite (photo 1).
Elle n'est raccordée que par une épaisse patte métallique à la prise N3 (sûrement pour la masse).

Je n'ai pas moyen de contrôler son bon fonctionnement mais je pense ne perdre actuellement que la prise N3 (ce qui est quand même bien embêtant).

Voilà.

**JPdsfr** · 16/07/2012, 21h56

La platine ou sont montés les prises ne se desolidarise pas facilement ? Maintenant le mieux etant l'ennemi du bien si tu peux te passer de la prise n3 ...........

**hannii** · 17/07/2012, 06h24

La question que je me posais aussi, était de savoir si la prise N3 pouvait tout simplement se désolidariser de la platine. Je ne comprends pas comment elle est fixée sur celle-ci.

**hannii** · 17/07/2012, 12h43

Bon j'ai donc démonté le circuit (en mode bourrin). Il n'y a rien de particulier de visible dessus.

Je vais en commander un nouveau (12 livres seulement) et je verrai bien si j'arrive à le remonter correctement (surtout à ressouder ses 4 pattes).
